Modul Kontrol Badan Auto IM228: Manajemen Terpusat untuk Elektronik Kendaraan
Output daya serbaguna
Multi - Level Power Control:
2x 12a, 13x 9a, 6x 4a, 2x 2a, 6x 1a output (terbalik - dilindungi)
1x 4a rendah - output daya samping, 1x 12v, 1x 5v pasokan untuk sensor dan modul
Aplikasi: Powers Exterior Lighting (lampu depan, sinyal belokan), sistem interior (domelights, pemanas kursi), dan aksesori (wiper, tanduk).
Saluran input yang kuat
Input Digital:
2x tinggi - sisi, 12x rendah - sisi, 2x input digital mengambang untuk sinyal sakelar (kunci pintu, kontrol jendela)
Input Analog: Saluran AI 8x (rentang 0–500Ω) untuk level bahan bakar, suhu, dan sensor tekanan
Input pulsa: Saluran 2x untuk pelacakan mesin RPM (0–10kHz) dan kecepatan kendaraan (0–5kHz).
Spesifikasi Teknis: Keandalan di lingkungan apa pun
Ketahanan lingkungan
Kisaran suhu:
Operasional: -30 derajat ke +70 derajat
Penyimpanan: -40 derajat ke +85 derajat
Resistensi kelembaban: tahan 55 derajat /93% dan 25 derajat /97% kelembaban tanpa degradasi kinerja
Perlindungan & Efisiensi Listrik
Catu Daya: 12V - 32V kompatibel dengan perlindungan terhadap:
Sirkuit pendek (tanah/daya)
Polaritas terbalik
Konsumsi Daya: Kurang dari atau sama dengan operasional 180W,<2mA sleep current for battery preservation
Kepatuhan EMC/EMI
Memenuhi standar untuk:
Melakukan interferensi (BCI)
Garis Daya/Sinyal Gangguan Elektromagnetik
Emisi Radiasi (CISPR 25 Kelas 4)
Pelepasan elektrostatik

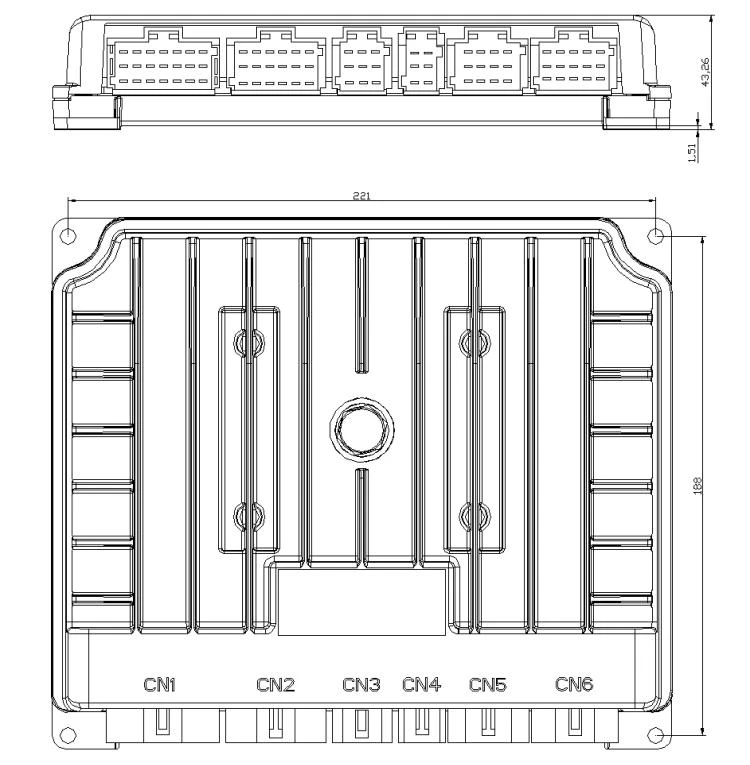

Desain Mekanik: Daya Daya untuk Penggunaan Otomotif
Cast Aluminium Housing: IP54-Rated untuk ketahanan percikan dan disipasi panas yang optimal;
Getaran/ketahanan guncangan: tahan getaran 50g dan kejutan 1000g untuk aplikasi tugas berat -;
Konektivitas Terpercaya: Menggunakan Konektor Otomotif Tyco untuk Kabel Labuh yang Aman, Panjang-.
Aplikasi Kendaraan: Kontrol Tubuh yang Diperampatkan
Manajemen Sistem Pencahayaan
Mengontrol eksterior (lampu depan, lampu kabut, lampu belakang) dan interior (lampu kubah, iluminasi panel instrumen) pencahayaan, termasuk kecerahan adaptif dan deteksi kegagalan.
Fungsi aksesori & keselamatan
Mengelola regulator jendela, kunci pintu listrik, cermin, dan sistem penghapus;
Terintegrasi dengan fitur keamanan seperti penguncian pusat dan anti - alarm pencurian.
Integrasi data
Dapat bus untuk komunikasi dengan kelompok instrumen dan sistem powertrain;
Protokol canopen khusus mendukung pembaruan OTA untuk optimasi perangkat lunak.

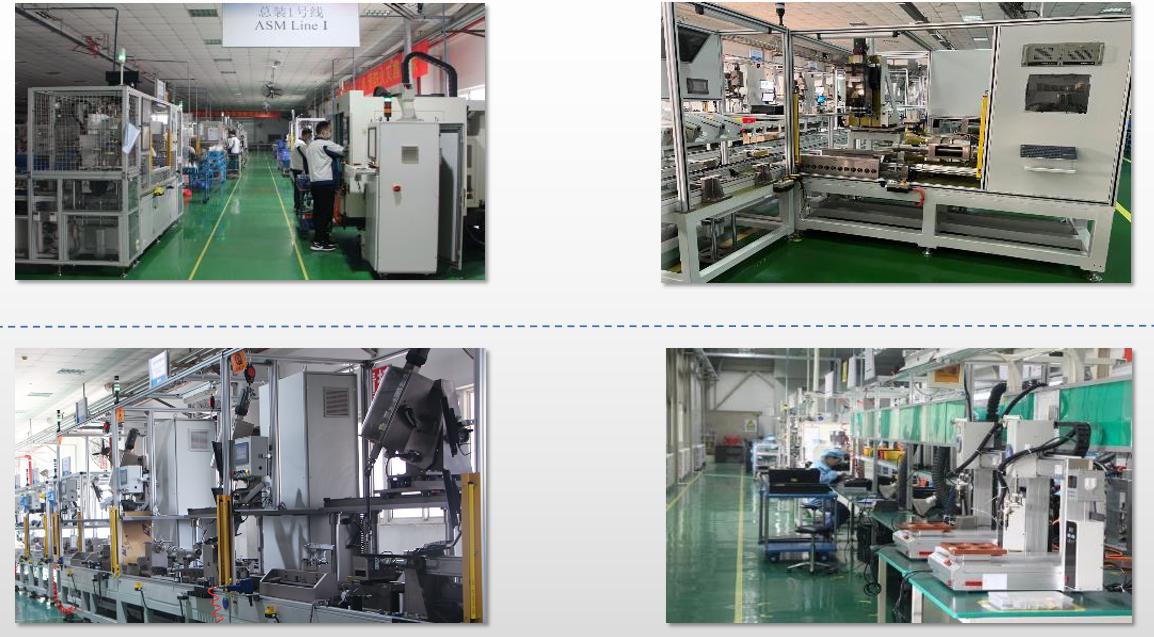

Keunggulan manufaktur: Kualitas terjamin

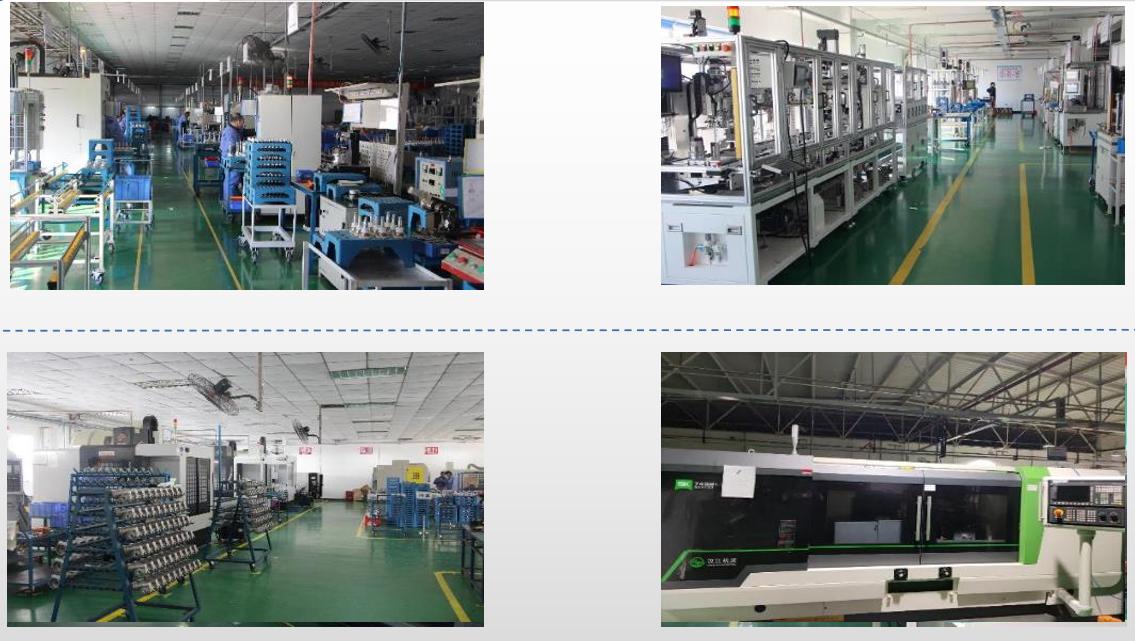

Kontrol produksi yang ketat
100% pengujian fungsional untuk:
Stabilitas output daya;
Integritas sinyal;
Kinerja termal.
Otomotif - Sumber Komponen Kelas (misalnya, konektor Tyco, kapasitor keandalan {3}- tinggi).
Dukungan dan integrasi
Kolaborasi OEM
Memberikan dokumentasi teknis dan SDK untuk pengembangan protokol khusus;
Menawarkan dukungan rekayasa aplikasi untuk integrasi sistem.
Mengoptimalkan fungsi tubuh kendaraan dengan kontrol yang dapat diandalkan

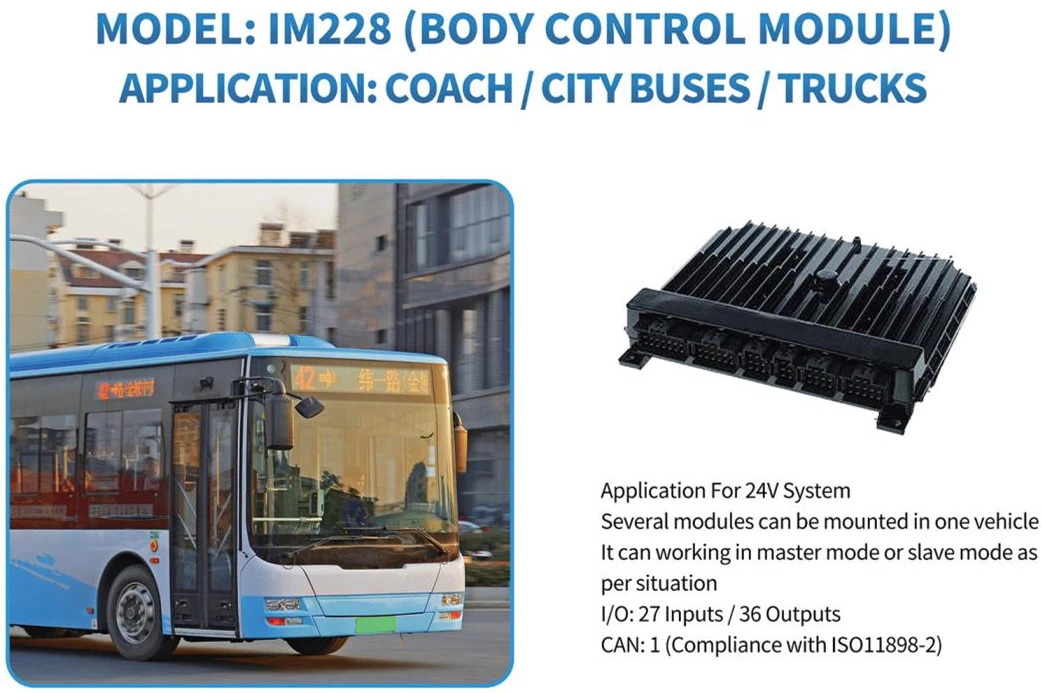

Modul Kontrol Auto Body IM228 kami menyederhanakan manajemen elektronik kendaraan, menggabungkan kinerja yang kuat dengan konektivitas serbaguna. Ideal untuk mobil penumpang, kendaraan komersial, dan aplikasi khusus, ini memastikan operasi sistem tubuh yang mulus - didukung oleh pengujian yang ketat dan otomotif - Rekayasa kelas.
Hubungi kami hari ini untuk mengeksplorasi bagaimana modul ini dapat meningkatkan fungsionalitas dan keandalan kendaraan Anda - direkayasa untuk efisiensi, dibangun untuk daya tahan.
